Принятые сокращения в электротехнической литературе

20 мая 2009 г. | 20.5.09

Во многих документах и литературе попадаются сокращения, которые мы должны знать как бы уже по умолчанию. Поэтому выкладываю небольшую подборку таких сокращений, что бы не путаться в дальнейшем.

КЗ - короткое замыкание;
ЛЭП - линия электропередачи;
АТ – автотрансформатор;
Т – трансформатор;
ШР - шунтирующий реактор;
ШСВ - шиносоединительный выключатель;
СВ - секционный выключатель;
ТТ - трансформатор тока;
ТН - трансформатор напряжения;
ПА - противоаварийная автоматика;
УТМ - устройство телемеханики;
ПО - пусковой орган ПА;
АДВ - автоматическая дозировка (управляющих) воздействий;
ИУ - исполнительное устройство ПА;
АСУ ТП - автоматизированная система управления технологическим процессом подстанции, электростанции;
АЧР - автоматика частотной разгрузки;
ЧАПВ - частотное автоматическое повторное включение;
САОН - специальная автоматика отключения нагрузки;
АПНУ - автоматическое предотвращение нарушения устойчивости
энергосистемы;
АЛАР - автоматическая ликвидация асинхронного режима;
АОСЧ - автоматическое ограничение снижения частоты;
АОСН - автоматическое ограничение снижения напряжения;
АОПЧ - автоматическое ограничение повышения частоты;
АОПН - автоматическое ограничения повышения напряжения;
АОПО - автоматическое ограничение перегрузки оборудования;
АРН - автоматическое регулирование напряжения;

Автоматическое включение резерва на подстанциях

Еще немного теории из методических указаний «Устройства автоматики электрических станций и подстанций»

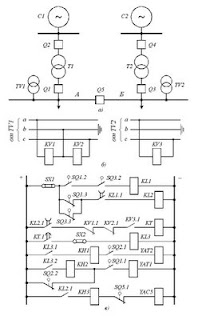

Схема АВР секционного выключателя: а) схема первичных соединений; б) цепи переменного напряжения; в) цепи оперативного тока

Рассмотрим принцип действия схем АВР на примере двухтрансформаторной подстанции, приведенной на рисунке выше. Исходно оба трансформатора T1 и T2 включены и осуществляют питание потребителей секций шин низшего напряжения, а выключатель Q5 выключен. При отключении по любой причине выключателя Q1 трансформатора T1 его вспомогательный контакт SQ1.2 размыкает цепь обмотки промежуточного реле KL1. В результате контактная система реле KL1 при снятии напряжения возвращается в исходное положение с некоторой выдержкой времени и размыкает контакты. Второй вспомогательный контакт SQ1.3 выключателя Q1, замкнувшись, подает плюс через еще замкнутый контакт KL1.1 на обмотку промежуточного реле KL2, которое своими контактами производит включение секционного выключателя Q5, воздействуя на контактор включения YAC5. По истечении установленной выдержки времени реле KL1 размыкает контакт KL1.1 и разрывает цепь обмотки промежуточного реле KL2. Если секционный выключатель Q5 включится действием схемы АВР на неустранившееся КЗ и отключится релейной защитой, то его повторного включения не произойдет. Таким образом, реле KL1 обеспечивает
